تفاصيل المنتج

اقدم لك مشروع متكامل للتجكم فى المنزل من خلال الجوال ، مبنى باستخدام اردوينو كمتحكم ويدعم الاتصال بالبلوتوث عن طريق موديول HC-05، ويدعم حتى 20 ريلاى سعة 10 امبير، تم تجميعهم على بورده احترافيه مناسبة للانتاج بكميات وجاهزه للطباعه مباشراً، البورد يدعم فولتات مختلفة للتشغيل ومدعوم ببرنامج سهل وبسيط ومناسب جدا لاكثر من تطبيق.

فيدو ديمو النظام : Tiktok Video

مواصافات البوردة:

1- جهد التشغيل : 9 الى 34 VDC
2- نوع المتحكم: ATMEGA2560
3- عدد واحدات التحكم: 20 ريلاى سعة 10 امبير @ 250 VAC
4- نوع الاتصال: بلوتوث HC-05

مشتملات المشروع:

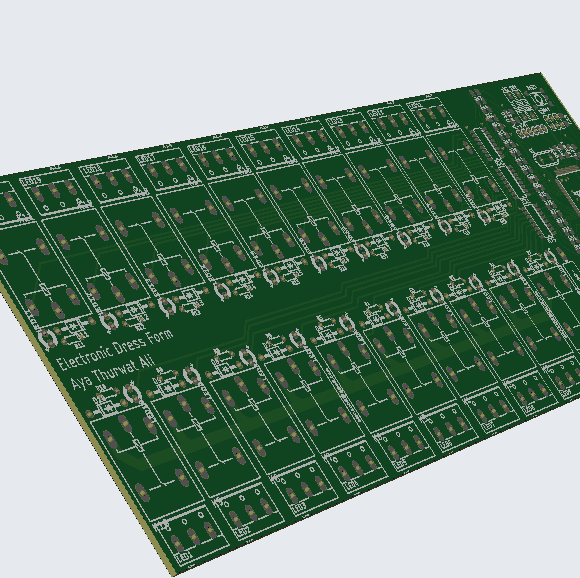

– ملف Gerber File المستخدم فى تصنيع وطباعه البورد عند اى من مصنعين PCB مثل (pcb way, JLCPCB, الخ)
– ملف BOM المحتوى على قائمة المكونات اللازمة لتجميع البورد وتشمل (الموديل ، النوع، الحكم، الكميه، اماكن التركيب)
– ملف السوفت وير / الكود البرمجى الخاص بالمتحكم يعمل على Arduino IDE مع جميع المكتبات اللازمه للتشغيل.
– ملف تصميم الخاص برنامج التحكم عن طريق الجوال بالكامل مفتوح المصدر و قابل للتعديل بدون اى اضافات يعمل على كل من Android/IOS

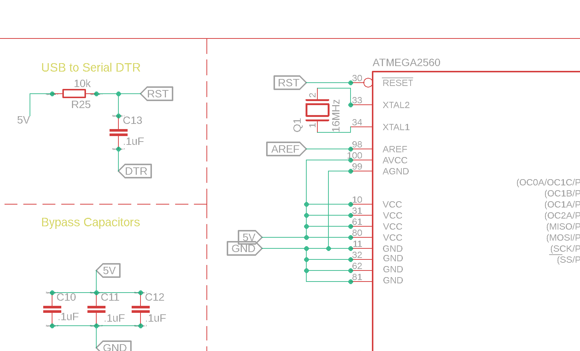

– ملف التصميم الرئيسي الخاص بالبورد Source File مع ال Schematics كامله ، قابله للتعديل بصيغه متوافقة مع برنامج Eagle Cad
– ملف الدائرة ببرنامج Fritzing.
– ملف يشرح كيفيه برمجه المتحكم ، وتعديل الكود ، و التصميم الخاص بالبرنامج (يشمل فيدو مسجل).
